格构柱02

格构柱

格构柱是一种具有特殊结构的建筑柱体,其特点是将材料面积向距离惯性轴远的地方布置,以在相同轴向抗力条件下增强构件的抗弯性能,并节省材料。以下是对格构柱的详细解析:

一、定义与特点

  • 定义:格构柱是由型钢或钢板焊接而成的截面呈格构式的柱子。它通过将材料合理分布,实现了在保证强度的同时减轻自重的目标。
  • 特点
    1. 抗弯性强:由于材料面积的有效分布,格构柱在承受弯矩时表现出较强的抗弯能力。
    2. 节省材料:相比于实心柱体,格构柱在保持相同强度的前提下,能够显著减少材料的使用量。
    3. 稳定性好:格构柱的截面设计有助于提高其整体稳定性,特别是在承受较大荷载时。

二、结构与组成

  • 结构:格构柱一般由肢件和缀材组成。肢件主要承受轴向力,而缀材则用于抵抗侧向力,两者共同作用以保证格构柱的整体稳定性。
  • 组成:格构柱的肢件通常由型钢或钢板制成,截面形状多为双轴对称或单轴对称。缀材则包括缀条和缀板两种形式,用于连接肢件并增强其侧向刚度。

三、应用领域

格构柱因其独特的优点而被广泛应用于各种建筑结构中,特别是在需要承受较大荷载或具有较高稳定性要求的场合。以下是几个主要的应用领域:

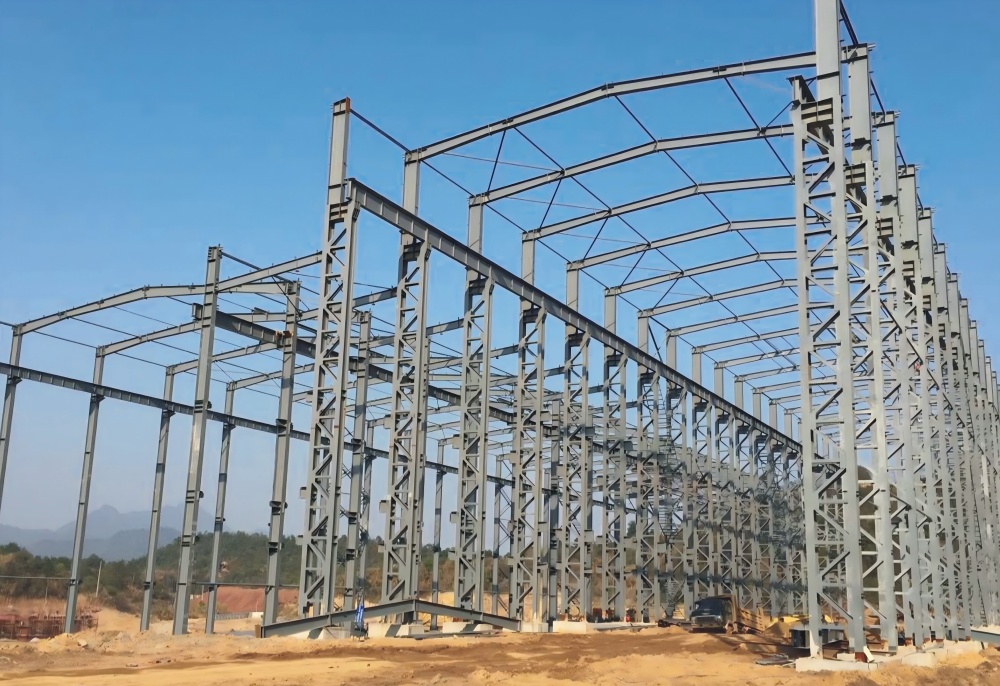

  1. 大跨度厂房:当厂房跨度较大时,为了增加整体结构的稳定性和承载能力,通常需要使用格构柱来支撑上部结构。
  2. 高层厂房:高层厂房面临更大的风荷载和地震作用,格构柱因其优异的抗弯和抗压性能而成为理想的支撑结构。
  3. 重型工业厂房:重型工业设备对支撑结构的要求极高,格构柱能够提供强大的竖向和水平支撑,满足重型设备的安装和运行需求。
  4. 地质条件较差的地区:在地质条件不稳定或地基承载力较低的地区,格构柱可以增加与地基的接触面积,提高基础的稳定性和承载能力。
  5. 特殊工艺要求的厂房:某些工艺流程需要特定的空间布局和支撑结构,格构柱可以根据工艺要求进行定制设计以满足这些特殊需求。

四、制作与安装

格构柱的制作与安装过程需要严格遵守相关规范和标准以确保其质量和安全。以下是一些关键的制作与安装步骤:

  1. 材料准备:根据设计要求准备所需的型钢、钢板等原材料并进行必要的预处理(如切割、打磨等)。
  2. 焊接与组装:将准备好的材料按照设计图纸进行焊接和组装以形成完整的格构柱。在焊接过程中需要控制焊接质量以避免裂纹、夹渣等缺陷的产生。
  3. 质量检验:对制作完成的格构柱进行质量检验以确保其符合设计要求和相关标准。检验内容通常包括尺寸检查、焊缝质量检测等。
  4. 安装与固定:将制作完成的格构柱运输到施工现场并按照设计要求进行安装和固定。在安装过程中需要确保格构柱的垂直度和位置精度以满足整体结构的要求。

五、注意事项

  1. 设计合理:在设计格构柱时需要充分考虑其受力特性和使用环境以确保设计的合理性和安全性。
  2. 材料选用:应选用符合相关标准的优质钢材作为格构柱的原材料以确保其性能和质量。
  3. 制作与安装规范:在制作和安装过程中需要严格遵守相关规范和标准以确保格构柱的质量和安全。
  4. 定期检查与维护:在使用过程中需要定期对格构柱进行检查和维护以及时发现并处理潜在的问题以确保其长期稳定运行。
